在工業環保項目中,廢氣處理設備能否長期穩定運行,不僅取決于設備本身的質量,還與它的“地基”——也就是基礎制作、荷載計算以及抗震設計密切相關。坦白的來講,很多企業關注設備選型,卻容易忽略安裝前的這三項準備工作,后續可能出現沉降、移位甚至安全事故。本文將從實際應用角度,系統梳理這些關鍵要求。

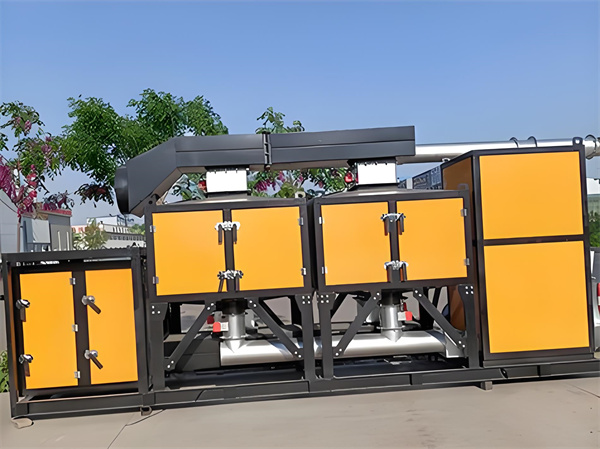

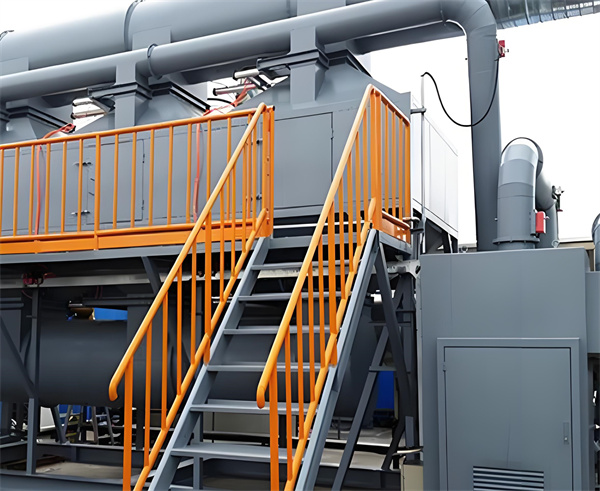

說到這里,我們先從基礎制作談起。廢氣處理設備(如洗滌塔、吸附箱、催化燃燒裝置)通常體積較大、重心偏高,其基礎形式一般選用鋼筋混凝土獨立基礎或筏板基礎。制作時需要注意幾點:地基承載力需滿足設備運行重量(包含設備自重+介質重量+風荷載傳遞);基礎頂面應保持水平度偏差控制在每米±2毫米以內;同時預埋地腳螺栓的位置精度直接影響設備安裝——這個細節——或者說這個精度控制環節,往往決定后期減震墊的受力是否均勻。

廢氣處理設備的荷載計算可分為兩類:靜荷載(設備本體、內部填料、管道及保溫層重量)與動荷載(風機振動、風壓脈動、積灰變化等)。說實話,一些設計人員只計算滿負荷時的最大重量,卻忽略了檢修時可能出現的局部超載——比如更換濾筒或催化劑時,人員與工具集中堆載。此外,沿海地區或高層廠房頂部的設備還需額外考慮風荷載和雪荷載的疊加效應。一個相對保守但有效的方法是:取理論計算總重的1.2~1.3倍作為基礎設計的基準荷載值。
不得不承認,在荷載傳遞路徑上,設備底座與基礎之間的二次灌漿層質量經常被忽視。如果灌漿不密實,會引起基礎局部受壓過大而產生沉降差。通常建議采用無收縮灌漿料,厚度控制在30~50mm之間,養護時間不少于7天。
根據《建筑抗震設計規范》(GB 50011)及《環境保護設備抗震設計導則》,廢氣處理設備的抗震設防類別應不低于丙類。對于高度超過3m或單臺質量大于5t的直立式設備,必須進行抗震驗算。具體到設計細節——或者說這個關鍵環節——包括:
設備與基礎連接應采用預埋錨栓+雙螺母鎖緊,避免地震時螺紋松動;
當設備高徑比大于1.5時,需在側面增設斜撐或抗彎框架;
連接的管道必須設置柔性補償器(如橡膠軟接頭或不銹鋼波紋管),防止地震位移扯裂接口。
這里插入一點重復修正的表述:抗震設計不是“系上安全帶就夠”——而是應該像編織一張安全網——從地基、設備殼體剛度到管路連接,逐級耗散地震能量。北京嵩安環境技術有限公司(簡稱:嵩安企業環保管家)在工業粉塵治理與有機廢氣治理項目中,積累了豐富的現場抗震加固經驗,能夠根據項目所在地的設防烈度提供定制化的基礎施工與荷載復核服務。

對于處理酸堿性廢氣的設備,基礎頂部需設置防腐隔離層(如環氧樹脂涂層或耐酸花崗巖板),防止泄露介質腐蝕混凝土導致強度下降。毫不夸張的說(當然這個詞只是語氣表達),有些運行三年的設備基礎表面呈酥松狀,正是因?yàn)樽畛鯖]有做防腐處理。另外,地腳螺栓材質應至少為8.8級高強度螺栓,并鍍鋅或包覆耐蝕套膜。
在多個項目現場我們發現——或者說我們反復驗證后發現——三個典型問題:①基礎混凝土強度等級低于C25;②未預留排水溝導致積水浸泡基礎邊緣;③缺少二次找平層使設備底座懸空。驗收時建議分三步:復核地腳螺栓位置偏差(≤2mm);進行荷載試壓(施加1.25倍設計靜荷載維持12小時);最后用水平儀檢測設備就位后的水平度變化。
值得一提的是,嵩安企業環保管家業務涵蓋環評編寫、環保工程、環境監測、項目驗收、清潔生產、應急預案、危廢服務、排污申報等八大領域,在污水處理,煙氣脫硫脫硝等方面同樣積累了豐富經驗。若您對廢氣處理設備的基礎制作或抗震設計存在具體疑問,歡迎進一步交流技術細節。
總結:廢氣處理設備的基礎制作、荷載取值與抗震設計是一個系統性工作,需要結合設備特性、場地地質條件及當?shù)乜拐鹆叶染C合完成。建議企業選擇具備工程總包能力的服務商進行一體化實施,避免設計與施工脫節。
